简介

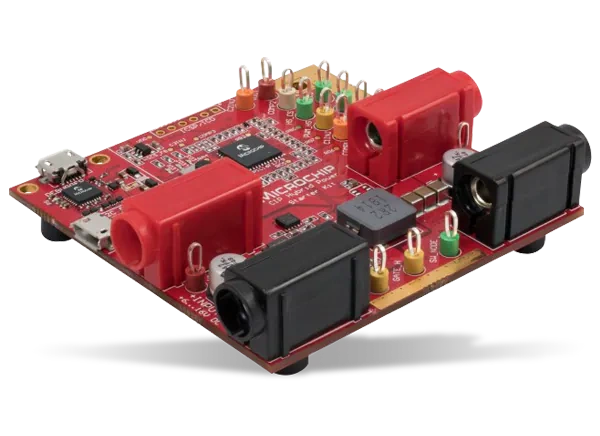

微芯科技 CIP混合电源入门套件旨在演示用于SMPS应用的CIP混合电源MCU的灵活性。该入门套件是一款硬件平台，它将集成的PIC16F1779作为同步降压转换器的可自由编程的电源管理IC (PMIC) 器件。CIP混合电源入门套件支持三种控制模式，包括电压模式控制 (VMC)、峰值电流模式控制 (PCMC) 和平均电流模式控制 (ACMC)。该入门套件包括一个LED上电指示灯、两个LED状态指示灯、机械用户开关、I2C桥接支持、板载调试器，在65%负载时具有94.4%的效率。

特性

PIC16F1779 CIP混合电源微控制器

一个LED上电指示灯和两个LED状态指示灯

一个机械用户开关

I2C桥接支持

65%负载时的效率为94.4%

规范

标称工作条件：

9V DC输入电压

3.3V输出电压

最大输出电流：8A

最大输出功率：25W

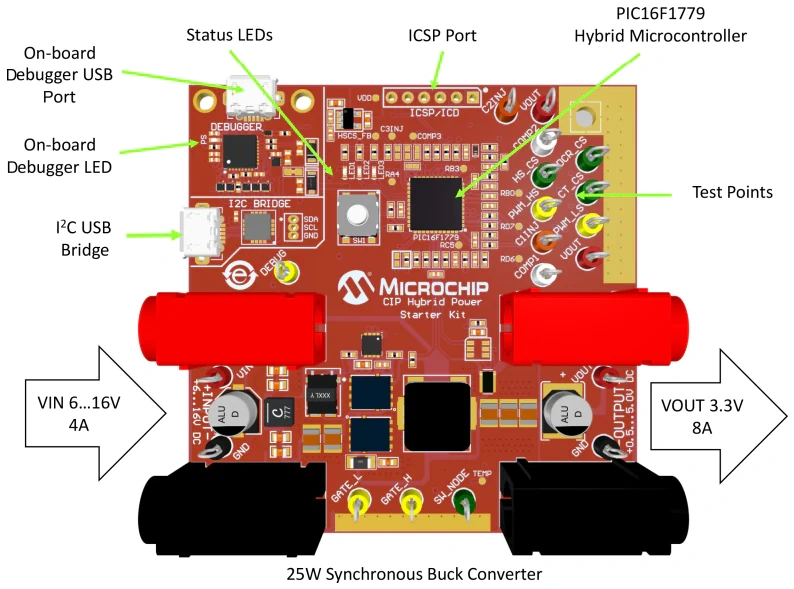

CIP混合电源入门套件概述

PIC16F1779 CIP混合电源微控制器
