电感线圈怎么缠绕?绕制时有哪些注意事项?

发布时间:2022-02-28 16:13:00 阅读量:1114

电感线圈只有一部分如阻流圈、低频阻流圈,振荡线圈和LG固定电感线圈等是按规定的标准生产出来的产品,而绝大多数的电感线圈是非标准件,往往要根据客户的实际的需要进行定制。那么,电感线圈怎么缠绕?绕制时需要注意哪些事项?

当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场。它是有规律的在线圈上进行缠绕而成。下面我们来讲讲电感线圈的缠绕方法:

1、单层缠绕法:就是将电感线圈的线匝以单层的方式缠绕在绝缘管道的外表面上,单层缠绕的方法又分为间接缠绕和紧密缠绕,间接缠绕一般用于一些高频谐振的电路中,因为这种方式的缠绕方法可以将高频谐振线图的电容减少,同时还能将其一些特性稳定。紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。

2、多层缠绕法:线圈的电感量比较大的,线圈的缠绕方式是多层的缠绕方法,多层的缠绕方法包括密绕和蜂房缠绕两种类型,密绕的方式排列比较紧密,需要一层一层的分布,它缠绕的线圈产生的电容比较大,蜂房缠绕的方式是在一定角度上进行排列,它的排列不是非常平整,但是跟紧密的缠绕方法相比较,它的电容比较小。一些高压的谐振电路,在进行电感线圈的缠绕时,需要符合电流值和线圈之间的耐压程度,我们在进行电感线圈的缠绕时,还要考虑线圈的热量情况。

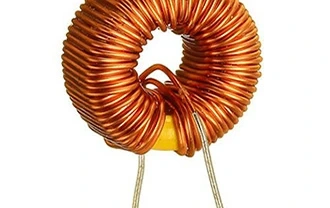

电感线圈怎么缠绕?绕制时需要注意哪些事项?

线圈使用、安装注意事项:

(1)线圈的安装位置应符合设计要求

线圈的装配位置与其他各种元器的相对位置要符合设计的规定,否则将会影响整机的正常工作。例如,简单的半导体收音机中的高频阻流圈与磁性天线的位置要适当安排合理;天线线圈与振荡线圈应相互垂直,这避免了相互耦合的影响。

(2)线圈在安装前,要进行外观检查

使用前,应检查线圈的结构是否牢固,线匝是否有松动和松脱现象,引线接点有无松动,磁芯旋转是否灵活,有无滑扣等。这些方面都检查合格后,再进行安装。

(3)线圈在使用过程需要微调的,应考虑微调方法

有些线圈在使用过程中,需要进行微调,依靠改变线圈圈数又很不方便,因此,选用时应考虑到微调的方法。例如单层线圈可采用移开靠端点的数困线圈的方法,即预先在线圈的一端绕上3圈~4圈,在微调时,移动其位置可以改变电感量。实践证明,这种调节方法可以实现微调±2%-±3%的电感量。应用在短波和超短波回路中的线圈,常留出半圈作为微调,移开或折转这半圈使电感量发生变化,实现微调。多层分段线圈的微调,可以移动一个分段的相对距离来实现,可移动分段的圈数应为总圈数的20%-30%。实践证明:这种微调范围可达10%-15%。具有磁芯的线圈,可以通过调节磁芯在线圈管中的位置,实现线圈电感量的微调。

(4)使用线圈应注意保持原线圈的电感量

线圈在使用中,不要随便改变线圈的形状。大小和线圈间的距离,否则会影响线圈原来的电感量。尤其是频率越高,即圈数越少的线圈。所以,目前在电视机中采用的高频线圈,一般用高频蜡或其他介质材料进行密封固定。另外,应注意在维修中,不要随意改变或调整原线圈的位置,以免导致失谐故障。

(5)可调线圈的安装应便于调整

可调线圈应安装在机器的易于调节的位置,以便于调整线圈的电感量达到佳的工作状态。
