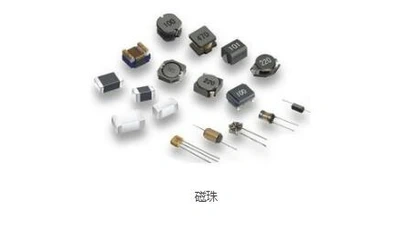

磁珠的型号命名方法及分类

        铁氧体的磁珠在电路中用较多的应用，铁氧体珠是一种能在较宽频率范围内滤除高频噪声能量的无源器件。它在预期设计的频率范围内变得具有电阻性，并以热的形式耗散噪声能量。铁氧体磁珠与电源串联连接，通常与电容器组合在一起。下面具体讲解磁珠的型号命名方法及分类。

    磁珠的型号一般由下列五部分组成:

    第一部分：类别，多用字母表示.

    第二部分：尺寸，用数字表示(英制)

    第三部分：材料，用字母表示，其中X代表小型。

    第四部分：阻抗，100MHz时阻抗

    第五部分：包装方式，用字母表示

    如某型号磁珠命名如下

    铁氧叠层片式磁珠(普通型)

    Ferritechipbeads

    尺寸：1005(0402)1608(0603)2012(0805)

    产品规格命名方法：

    应指出的是，目前磁珠型号命名方法各生产厂有所不同，尚无统一的标准。

    按应用条件分类

    (1)普通型：这是应用最广泛的一类叠层型片式磁珠，1608、2012是目前的主流规格，同时还有3216、3225等多个规格。(电流一般小于600mA)

    (2)尖峰型：当电子线路中在某频率点存在着强烈的干扰噪声很难消除时，可以在此电子线路中加一个谐振频率恰巧在干扰噪声频点的尖峰型磁珠，从而将这一强烈的干扰噪声完全抑制;不同电子线路、不同用户对谐振频率的数值要求是不相同的。

    (3)高频型：各种电子元器件的频率都在提高，辐射的电子干扰的频率往往超过1GHz;如果使用普通型磁珠，那么，三次谐波信号成分将被大量衰减，致使时钟脉冲信号钝化，将会引起误操作。所以要求将磁珠的抑制EMI的频率范围提高，如对500MHz以下的信号频率成分几乎无衰减通过，而对1GHz以上的干扰噪声产生大量衰减。

    (4)阵列型：磁珠阵列(ChipBeadsArray)又称为磁珠排(如图)，即在一个0805或1206的片式元件内并列2～4个片式磁珠。这样就大大缩小了在PCB上所占据的面积，有利于高密度组装。

    (5)大电流型：普通型磁珠的额定电流只有几百毫安，但在某些应用场合要求额定电流达到几安培;例如：为了消除计算机卡板电源部分及大电流母线部分的噪声，要求磁珠能承受几安培的电流。为此，选择适当的铁氧体材料或者采用低烧结温度电子陶瓷材料，并采取适当的工艺措施，制成了能够承受大电流的叠层型片式磁珠，阻值比较低。

    按结构分类

    (1)叠层片式

    (2)引脚型

    (3)磁环型

    电路中的高频信号在通过铁氧体这种材料时会大量消耗高频信号，正是因为铁氧体的这种消耗高频的特性，使得磁珠在电路中起着阻高频通低频的作用。磁珠在高频电路中应用非常广泛，了解磁珠的性能和用途使电路设计更加简洁方便。
