什么是磁珠?磁珠的作用和工作原理

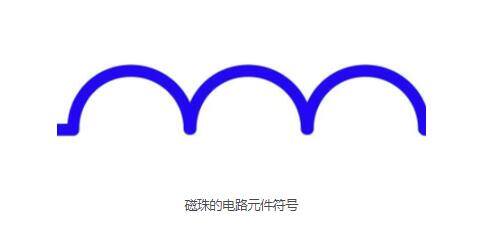

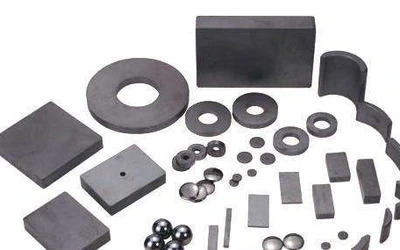

       磁珠其实就是单匝的线圈，也是是能量消耗元件。磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。这种材料的特点是高频损耗非常大，具有很高的导磁率。什么是磁珠?磁珠的作用和工作原理一起跟着小GOO来看看吧。

    磁珠的单位

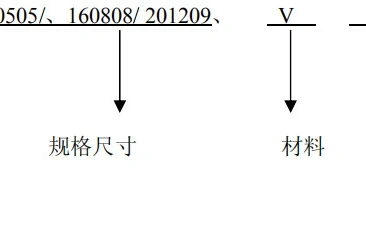

    磁珠的单位是欧姆，而不是亨利，这一点要特别注意。因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：

    HH是其一个系列，主要用于电源滤波，用于信号线是HB系列;

    1表示一个组件封装了一个磁珠，若为4则是并排封装四个的;

    H表示组成物质，H、C、M为中频应用(50-200MHz)，

    T低频应用(50MHz)，S高频应用(200MHz);

    3216封装尺寸，长3.2mm，宽1.6mm，即1206封装;

    500阻抗(一般为100MHz时)，50ohm。

    磁珠的工作原理

    1、磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。

    2、磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDRSDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。

    3、磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。充实更容易通过认证。

    在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。

    磁珠的基本作用

    (1)消除噪声：消除存在于传输线结构(电路)中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分。

    (2)抑制高频信号：磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ，它在低频时电阻比电感小得多。

    (3)更好的高频滤波：磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。在高频时呈现阻性，能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。

    (4)过滤信号：直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色(衰减器)，该器件允许直流信号通过，而滤除交流信号。

    磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出)，还可广泛应用于其它电路，其体积可以做得很小。
